Goldhofer Satteltieflader Franz Bracht





Goldhofer Satteltieflader Typ STZ-L5-51  Franz Bracht





Hersteller:

Eigenbau, nach Originalunterlagen von Goldhofer

Maßstab:

1:14,5

Beschreibung:

Es handelt sich hier um einen teleskopierbaren 5-Achs-Semitieflader der Baureihe LTZ von Goldhofer. Der Auflieger besitzt vier Lenkachsen, die wahlweise über die Sattelplatte zwangsgelenkt oder bei Bedarf auch über die Fernsteuerung individuell im Lenkeinschlag verändert werden können. Die starren Achsen sind an Längsschwingen montiert und mit Luft-(Feder)bälgen einzeln abgefedert. Das Fahrzeug hat eine Gesamtlänge von ca.1003mm und kann auf etwa 1480mm über die Fernsteueranlage teleskopiert werden (Verlängerung also um 477mm möglich!!!). Der Grundaufbau besteht aus einem Vierkant-Alu-Hohlprofil, in dem auch die Verlängerung geführt wird. Sieben stabile Quertraversen bilden die Stabilisierung in der Breite. Das Seitenabschlußprofil ist originalgetreu ausgearbeitet worden. Als Ladefläche dient eine Blechplatte mit Holzapplikationen zur Vermeidung der Ladungs-Rutschgefahr. Zur Ladungssicherung sind die auch im Original vorhandenen Verzurrösen eingesetzt worden. Der Sattelauflieger entspricht in seiner Gestaltung exakt dem bei Bracht im Einsatz befindlichen Original mit dem Kennzeichen DU-NK 217.

Besonderheit:

Der Tieflader besitzt einen eigenen Empfänger mit dazugehöriger Stromversorgung. Sie wird benötigt, um die manuelle Lenkmöglichkeit zu haben und auch dafür, mit der Fernsteuerung den Teleskopiervorgang ausführen zu können. Der Vorgang selbst wird über eine elektromotorisch angetriebene Seiltrommel ausgeführt. Die automatische Hinterachslenkung erfolgt über die Sattelplatte. Je nach Lenkeinschlag liefert ein mit einer entsprechenden Lenkwinkelübersetzung angeschlossenes Potentiometer für die erforderlichen Ausschlagimpulse an die Lenkservos.

Die Steuerung der Lichtanlage (Rücklicht, Bremslicht, Blinker, Rückfahrscheinwerfer) erfolgt über eine Kabelverbindung von der Zugmaschine.

Sonstiges:

Die Stabilität und auch die Wendigkeit des Tiefladers sind beachtlich. Ich transportiere darauf auch das Maschinenhaus eines Sennebogen-Raupenkrans, welches mit seinem Transportgewicht etwa 23kg wiegt.

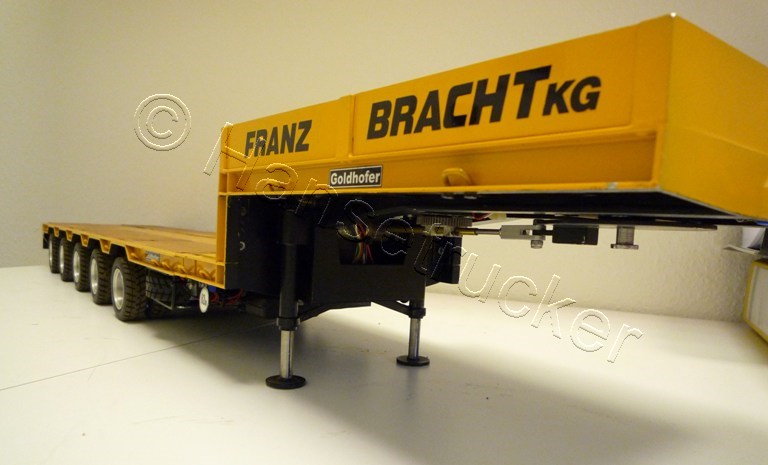

Vier Achsen sind gelenkt, mit Sattelplatte (automatisch) oder über Fernlenkung

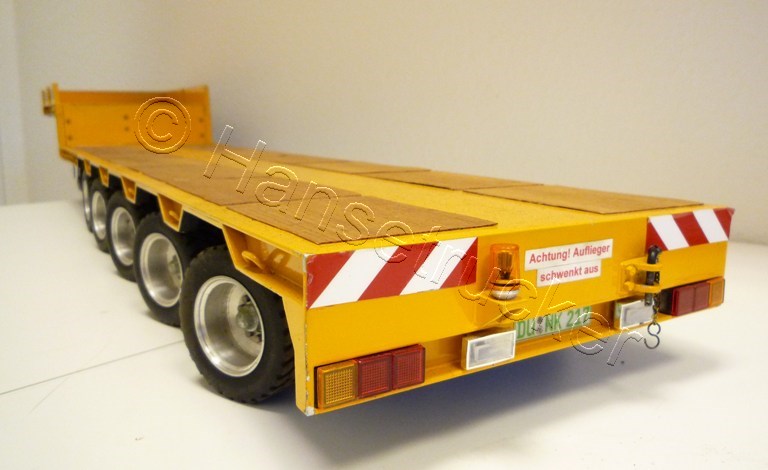

Für längere Lasten ist der Tieflader teleskopierbar, wie hier zu sehen

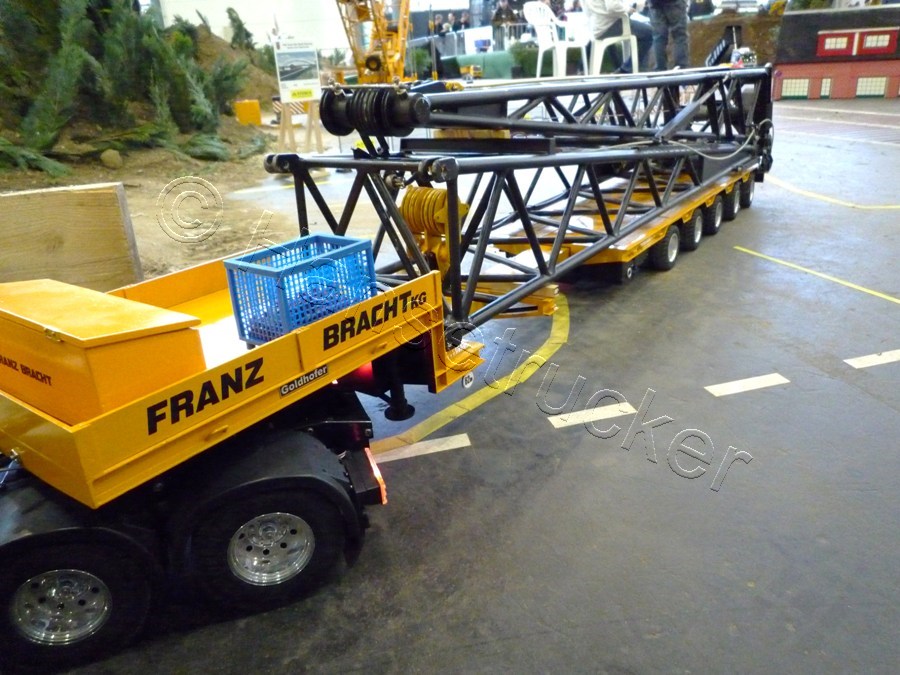

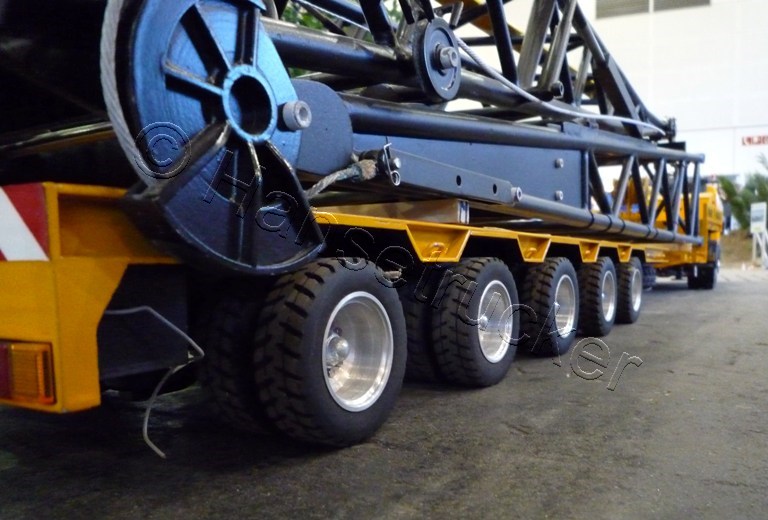

Ein ideales Transportfahrzeug für lange Kranteile

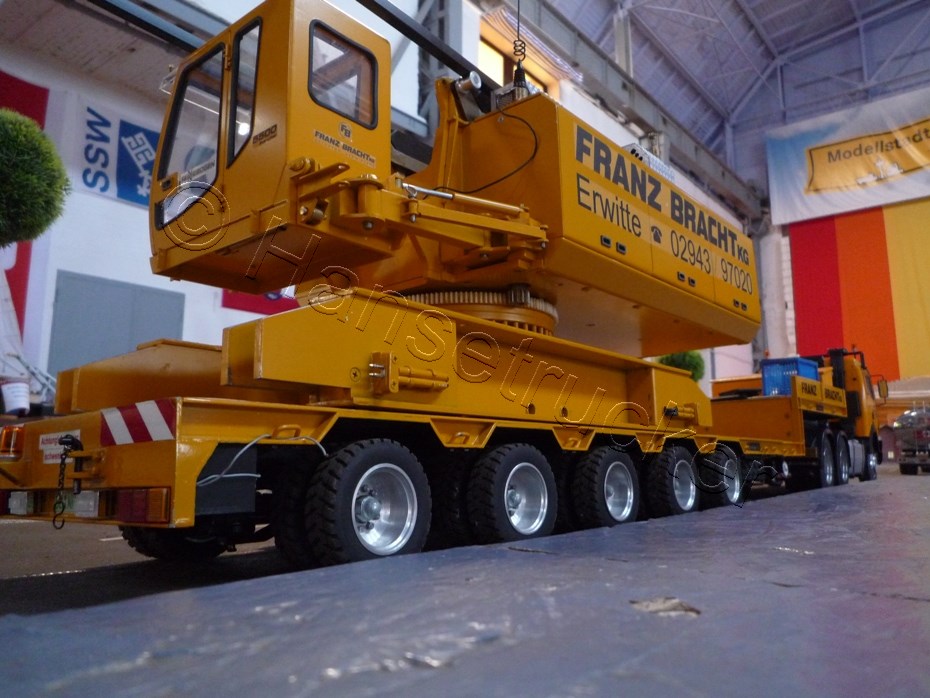

Aber er schafft auch die Grundmaschine des Star-Lifters mit 23 kg Gewicht
