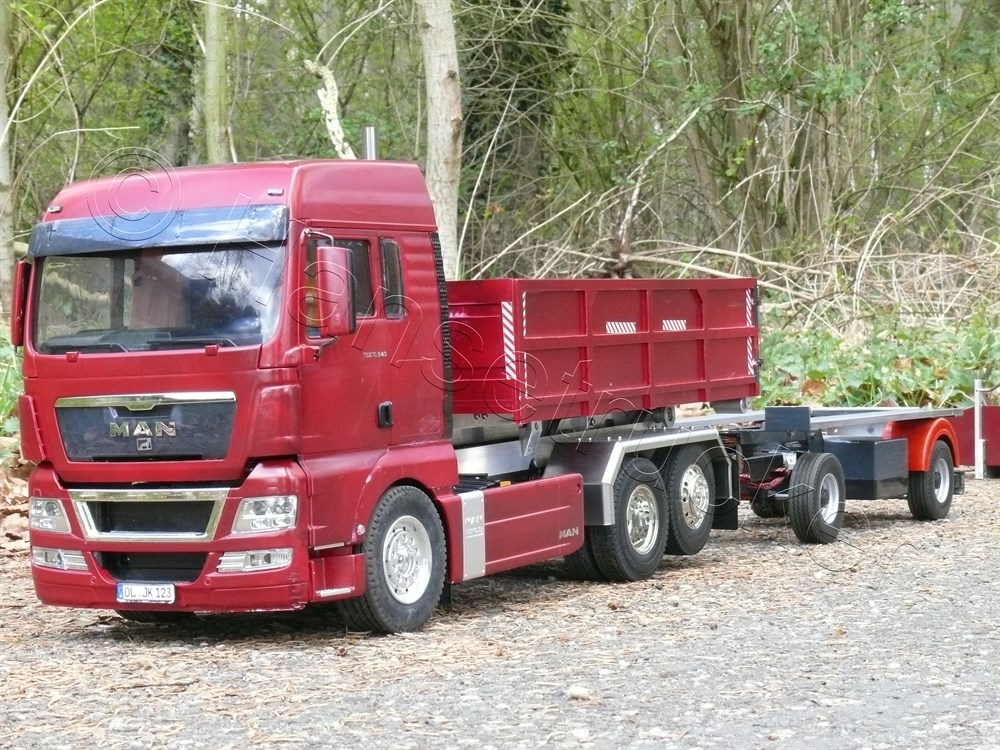

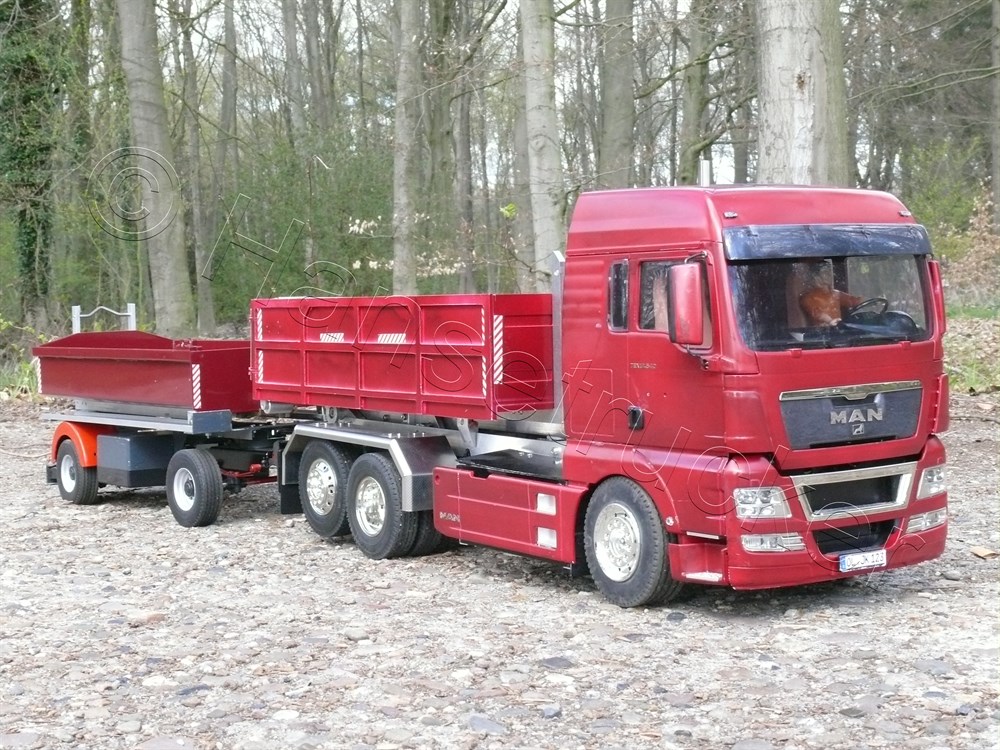

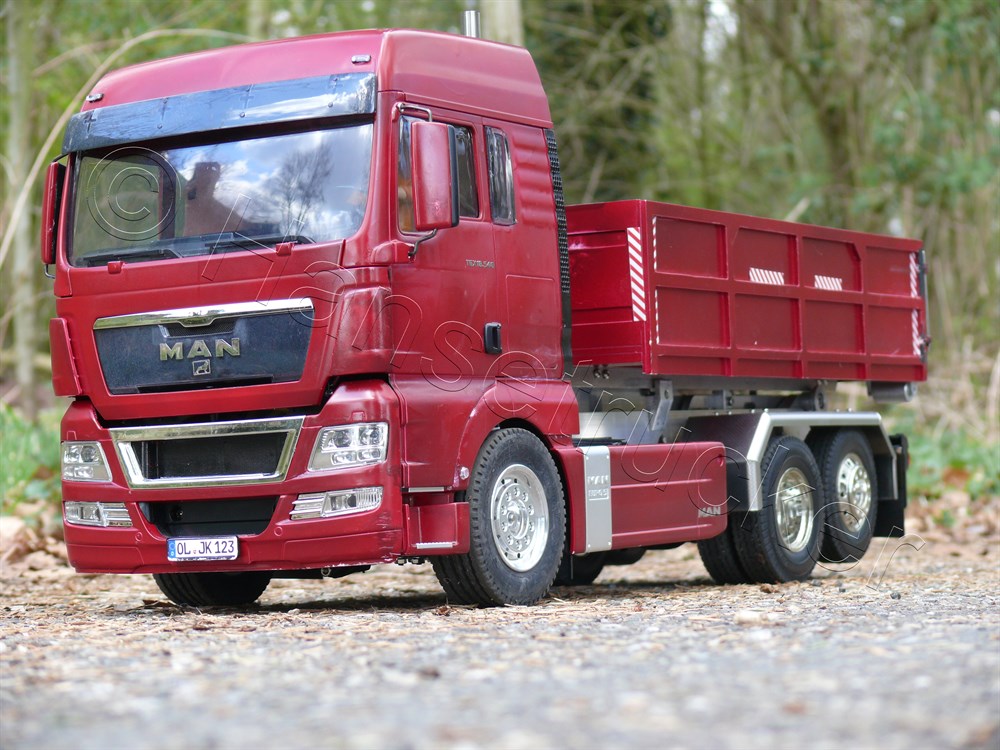

MAN TGX 26540 Abroller





 Hersteller:

Der Grundbausatz besteht aus der MAN Sattelzugmaschine von Tamiya. Die Abrollmechanik habe ich mir von einem befreundeten Modellbauer anfertigen lassen.



 Modell:  LKW MAN TGX 26.540 XLX
 Maßstab:  1:14,5
 Beschreibung:

Der Rahmen des Modells wurde von mir verlängert. Die zweite Achse ist nach hinten verschoben und eine Liftachse dahinter eingebaut, sodass die Achsfolge jetzt 6x2(2) lautet. Die Liftachse wird über einen Servo gehoben und von halben Blattfedern geführt.

Der Baukastenmotor und das Getriebe wurden nicht verbaut, sondern ein Unterflurmotor von PAWA. Der Lenkservo wurde vor der Vorderachse eingebaut. Dort, wo Motor und Getriebe im Bausatz vorgesehen sind, habe ich einen Servonaut M24 Fahrtregler eingesetzt. Über dem Regler sitzt ein Getriebemotor 1:50 von Conrad, um die Abrollermechanik über eine Kardanwelle anzutreiben.

Die Seitenverkleidungen zwischen den Achsen habe ich beibehalten und im verbleibenden Raum bis zur Achse habe ich auf beiden Seiten Tanks eingebaut, in die der Regler für die Abrollmechanik eingesetzt wurde. Für den Abrollbetrieb verwende ich einen Servonaut MFX Regler, der auch die Endschalter ansteuert und für die Verriegelung der Mulde kommt ein Thor 14 von Cti zur Anwendung.

Hinter dem Fahrerhaus auf der rechten Seite, hinter der Seitenabdeckung, habe ich eine Kiste mit Deckel eingebaut. Hier befindet sich der Akku. Die Kabel der Stromversorgung werden hier zusammengeführt.

Vorne sind einzelne LEDs für die Beleuchtung verbaut. Für die Rückleuchten habe ich fertige Platinen verwendet. In den vorderen Kotflügeln sind zwei Blinker- LEDs eingesetzt.

Um den Abrollbetrieb zu beleuchten, habe ich einen Arbeitsscheinwerfer hinter dem Fahrerhaus angebaut, der über einen Gleichrichter mit der Stromversorgung der Abrollmechanik verbunden ist. Der Scheinwerfer leuchtet beim Heben und Senken. Eine Anhängerkupplung mit Servobedienung gehört ebenfalls zum Modell.

In das Fahrerhaus ist ein Unterboden mit Sitzkonsolen und Bett eingesetzt, um die Hütte nach unten abzuschließen. Der Servonautempfänger sitzt im hinteren Teil des Fahrerhauses unter dem Bett. . Die Antenne wird nach oben im Fahrerhaus geführt.



Für den Anhänger wird zu einem späteren Zeitpunkt eine Modellbeschreibung folgen!



Funktionsumfang des Modells:

Fahrbetrieb, Blinker, Warnblinker, Standlicht, Xenonfahrlicht, Rückfahrlicht, Bremse, Arbeitsscheinwerfer, Container aufnehmen und abrollen, Container kippen, Liftachse bewegen, AHK bewegen,



Bedient wird das Modell mit einer HS 12 von Servonaut.
